Ya he terminado (casi) la escotilla trasera.

Aquí se puede ver la pieza tal y como me ha quedado.

Bascula en sus dos extremos. En la zona superior de la EVA engancha en un pivote que atraviesa la cúpula de la nave.

En la zona inferior, que quedará oculta bajo el suelo de la EVA, el pivote el más grueso. Éste será el que se usará para abrir o cerrar la escotilla mediante una rueda que se girará a mano.

Aquí se puede ver la rueda para girar la escotilla. He intentado integrarla en la base como si fuera una especie de reactor, aunque con la nave posada, no se ve.

La cosa es que no voy a poder fijarla hasta que no esté pintada, porque mi idea es que los pivotes vayan pegados. De todas formas, una vez se haga el interior de la nave, ya no se podrá volver a desmontar la escotilla.

Ya va para 3 años...

Falta bastante trabajo de chapa y pintura pero poco a poco va llegando a su fin.

Estamos haciendo 2 naves, una Antonio (naveargos) y otra yo, Angel (Balmer). Cada uno hemos modelado piezas que se han clonado para que las usara el otro. La mia consta de 3 partes: frontal, trasera y una pieza para la base además de las 2 "orejas" (earmuff) y los brazos que hizo Antonio y que podéis ver en otra entrada del blog.

Las fotos son de febrero de este año. He hecho alguna modificación (la puerta p.e.). Lo que me esta retrasando para acabarla es que antes quiero clonar cada parte.

Frontal: Es una copia de la original que se destrozó al sacarla del primer molde. La he tenido que modificar. Aun le queda trabajo:

Trasera: Algunos detalles estaban colocados sin pegar para hacer al foto.

Vista del lateral trasero:


Base:


Salud

/Angel.

Por fin he montado la base con sus accesorios, a la "bola". También le he añadido unos cuantos detalles, todos a base de evergreen. Dado que son muy finos, no se me ocurre la forma de hacer copias.



En la parte trasera está el agujero ovoide del asa posterior, a falta de ésta última. Valdría una igual a las usadas en el resto de asas.



Este lateral tiene las muescas para la Earmuff de "quita y pon". Así accederé fácilmente al interior.



Aquí irá la Earmuff fija. Cuando esté terminada, la pegaré y masillaré.



La base no está demasiado bien trabajada, dado que no se verá mucho. El centro es el lugar ideal para el interruptor.

...Y aquí cómo va quedando la cosa.




Aún falta mucha masilla y lija para suavizar superficies...

Primer molde.

Tenia ganas de clonar la mitad frontal que tenia terminada así que me puse a ello y como es la primera vez que hago este tipo de molde he pagado la novatada. Al desmoldar la pieza he destrozado el original, además, el molde no ha salido bien y la pieza obtenida con la resina sale con bastantes abolladuras debido a un error mío que espero no vuelva a suceder con los siguientes moldes. Hay que aprender de los errores.
El molde esta realizado con varias capas de silicona y aditivo txicotrópico para que no descuelgue al aplicarla sobre el original, cuando ha curado he hecho un contramolde con varias capas de fibra de vidrio y resina de poliéster que he dividido en dos partes para poder desmoldar mejor la pieza de resina.
Para hacer la reproducción he ido vertiendo la resina varias veces y con distintas posturas del molde hasta obtener toda la pieza. Es un sistema demasiado lento así que queda descartado para los siguientes moldes. Tendrán que ser de dos partes.








Reparando la pieza obtenida podré seguir adelante.






Saludos

/Angel.

Luces frontales

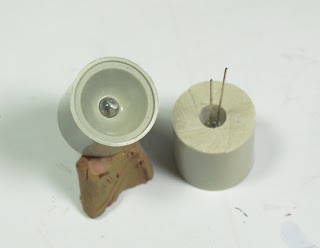

He hecho los agujeros para los LEDs de las luces frontales. He usado una broca de 4mm por la parte delantera, y otra de 7mm por la trasera. De esta forma, los LEDs entran bien y hacen tope, quedando en su sitio.



Los agujeros están hechos de forma que el extremo del LED sobresalga unos 2mm. Supongo que será suficiente.


Evidentemente, los LEDs se tendrán que montar después de haber instalado los "faros" en su sitio.

Lo malo es que éstos se tendrán que montar después de haber construido la EVA y haberla pintado, por lo que habrá que dejar espacio por dentro para hacerlo con facilidad.

Frontal con los faros y los soportes de los brazos

Ya he colocado los 4 faros y los 2 soportes para los brazos articulados:








/Angel
